多級泵

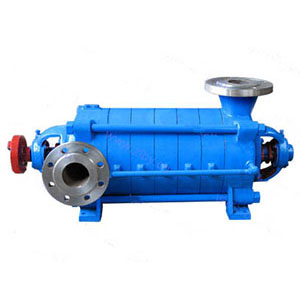

D型臥式多級離心泵
D型臥式多級泵適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平，吐出口垂直向上。用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓等工作環境。
概述
D、DG型泵系臥式、單吸多級、分段式多級泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。本司多級泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
應用范圍
D型多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
結構簡圖
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。
型號意義
D （DG） 12---15 х 5
D——多級離心泵 （DG） ——多級鍋爐給水泵
12——流量（m3/h）取整數 15——單級揚程（m ）
5——級數
12——流量（m3/h）取整數 15——單級揚程（m ）
5——級數
性能參數表
型號 | 級數 | 流量Q | 揚程 | 轉速（r/min） | 電功率（KW） | |
m3/h | L/S | |||||
D-50型 | 2 | 18 | 5 | 19 | 2900 | 2.2 |
3 | 18 | 5 | 28.5 | 2900 | 3 | |
4 | 18 | 5 | 38 | 2900 | 4 | |
5 | 18 | 5 | 47.5 | 2900 | 5.5 | |
6 | 18 | 5 | 57 | 2900 | 5.5 | |
7 | 18 | 5 | 66.5 | 2900 | 7.5 | |
8 | 18 | 5 | 76 | 2900 | 7.5 | |
9 | 18 | 5 | 85.5 | 2900 | 7.5 | |
10 | 18 | 5 | 95 | 2900 | 11 | |
11 | 18 | 5 | 104.5 | 2900 | 11 | |
12 | 18 | 5 | 114 | 2900 | 11 | |
D-80型 | 2 | 32.4 | 9 | 22.7 | 2900 | 3 |
3 | 32.4 | 9 | 34.05 | 2900 | 5.5 | |
4 | 32.4 | 9 | 45.4 | 2900 | 7.5 | |
5 | 32.4 | 9 | 56.75 | 2900 | 7.5 | |
6 | 32.4 | 9 | 68.1 | 2900 | 11 | |
7 | 32.4 | 9 | 79.45 | 2900 | 15 | |
8 | 32.4 | 9 | 90.8 | 2900 | 15 | |
9 | 32.4 | 9 | 102.15 | 2900 | 15 | |
10 | 32.4 | 9 | 113.5 | 2900 | 18.5 | |
11 | 32.4 | 9 | 124.85 | 2900 | 18.5 | |
12 | 32.4 | 9 | 136.2 | 2900 | 18.5 | |
D-100型 | 2 | 54 | 15 | 35.4 | 2900 | 11 |
3 | 54 | 15 | 52.8 | 2900 | 15 | |
4 | 54 | 15 | 70.4 | 2900 | 18.5 | |
5 | 54 | 15 | 88 | 2900 | 22 | |
6 | 54 | 15 | 105.6 | 2900 | 30 | |
7 | 54 | 15 | 123.2 | 2900 | 37 | |
8 | 54 | 15 | 140.8 | 2900 | 37 | |
9 | 54 | 15 | 158.4 | 2900 | 45 | |
10 | 54 | 15 | 176 | 2900 | 45 | |
11 | 54 | 15 | 193.6 | 2900 | 55 | |
12 | 54 | 15 | 211.2 | 2900 | 55 | |
D-125型 | 2 | 108 | 30 | 40 | 2900 | 22 |
3 | 108 | 30 | 60 | 2900 | 30 | |
4 | 108 | 30 | 80 | 2900 | 37 | |
5 | 108 | 30 | 100 | 2900 | 45 | |
6 | 108 | 30 | 120 | 2900 | 55 | |
7 | 108 | 30 | 140 | 2900 | 55 | |
8 | 108 | 30 | 160 | 2900 | 75 | |
9 | 108 | 30 | 180 | 2900 | 75 | |
10 | 108 | 30 | 200 | 2900 | 90 | |
11 | 108 | 30 | 220 | 2900 | 90 | |
12 | 108 | 30 | 240 | 2900 | 110 | |
D-150型 | 2 | 162 | 45 | 54.6 | 2900 | 37 |
3 | 162 | 45 | 81.9 | 2900 | 55 | |
